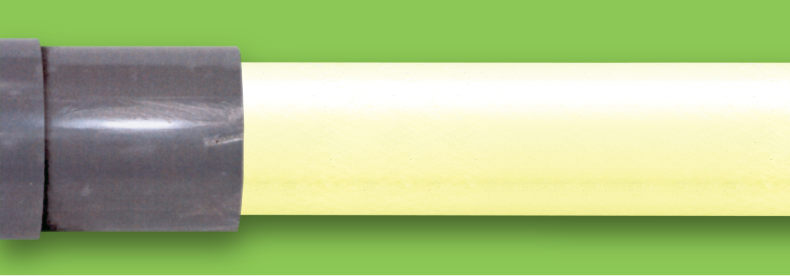

既設管内にアルファライナーを引込み、空気圧によって拡径して既設管内面に密着させた状態で、特定の波長の光を管口から順に照射して樹脂を硬化させる工法です。
| 管 径 | 本管…150mm～φ1000mm（自立管φ150～φ800mm） |
|---|---|
| 管 種 | 鉄筋コンクリート管、硬質塩化ビニル管、陶管、鋼管、鋳鉄管 |
| 段 差 | 呼び径5%以下（最大40mm以下） |
| 隙 間 | 50mm以下 |
| 屈曲角 | 呼び径350未満：10°以下、呼び径350以上：5°以下 |
| 浸入水 | 水圧：拡径圧以下、流量：2L/min以下 |

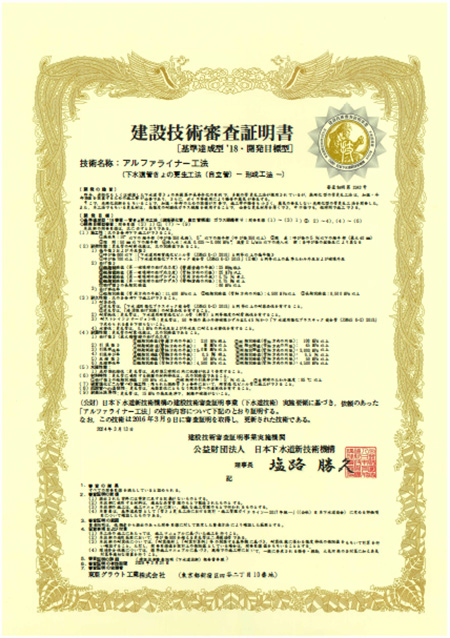

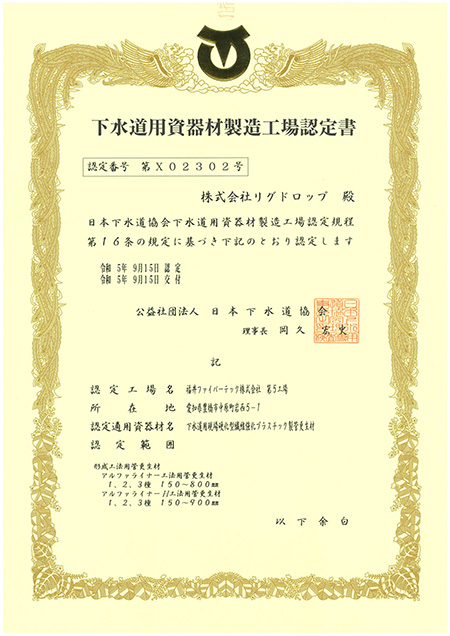

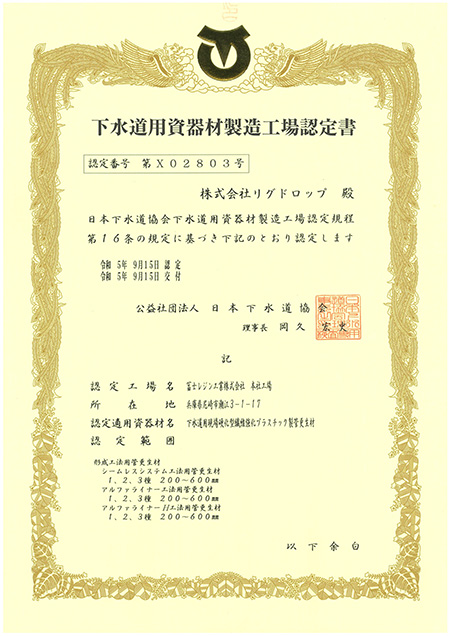

更生材は建設技術審査証明 （公益財団法人 日本下水道新技術機構）、Ⅱ類資器材登録及び認定工場制度の工場認定（公益社団法人 日本下水道協会）を取得しています。

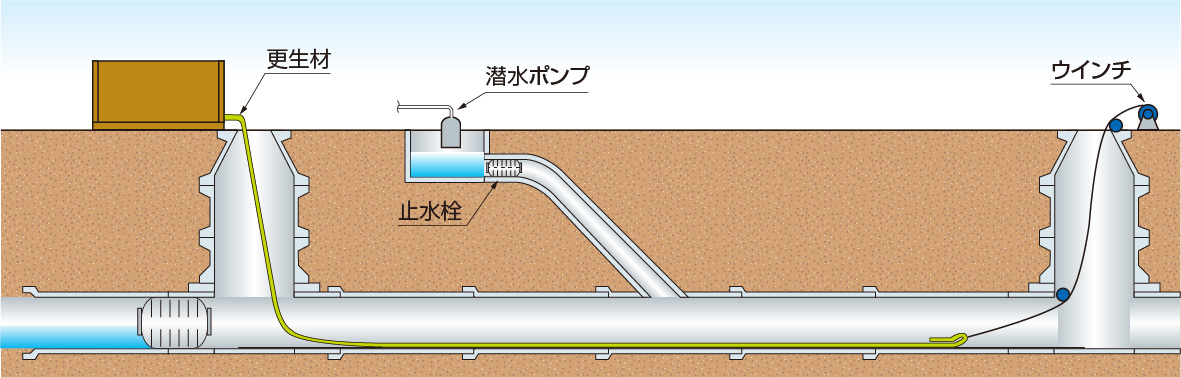

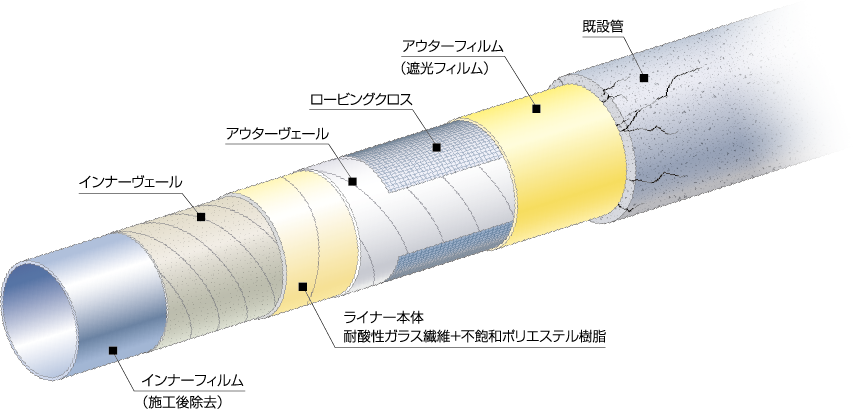

既設管内にアルファライナー（更生材）を引込み挿入します。

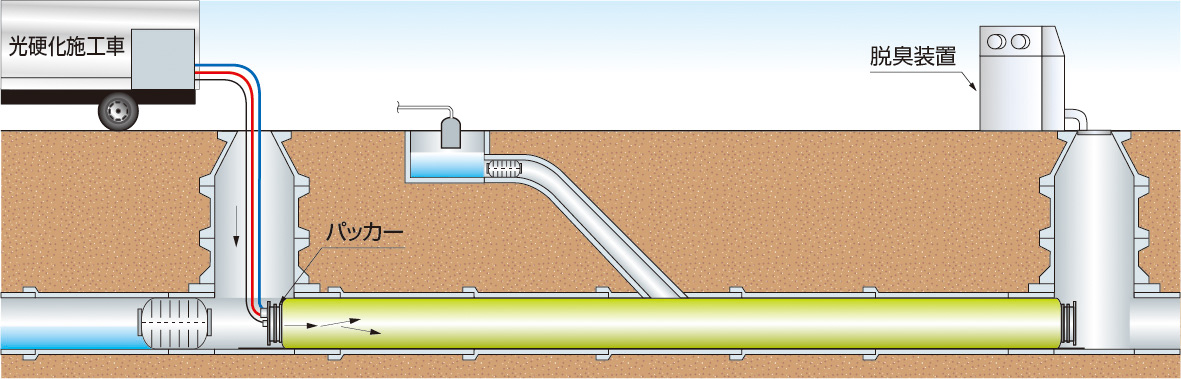

空気でアルファライナー（更生材）を拡径します。

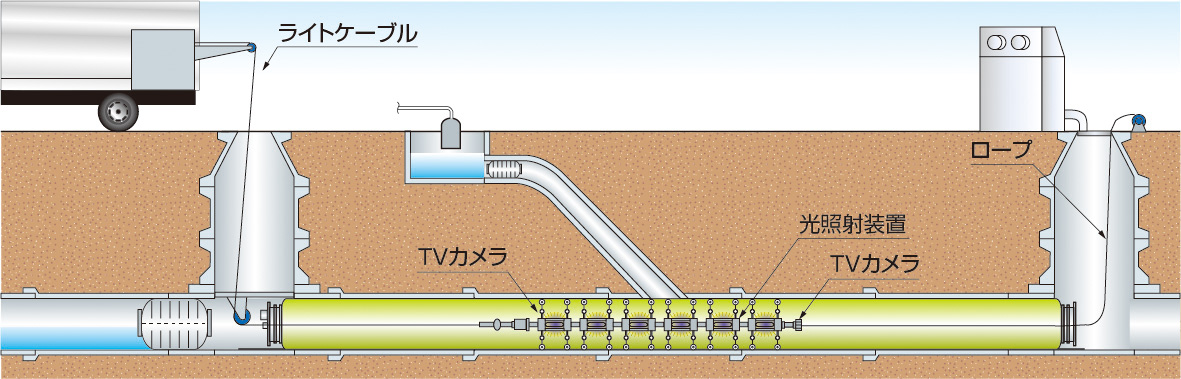

管内に引き入れた光照射装置を走行させ、アルファライナー（更生材）に光を照射して硬化させます。

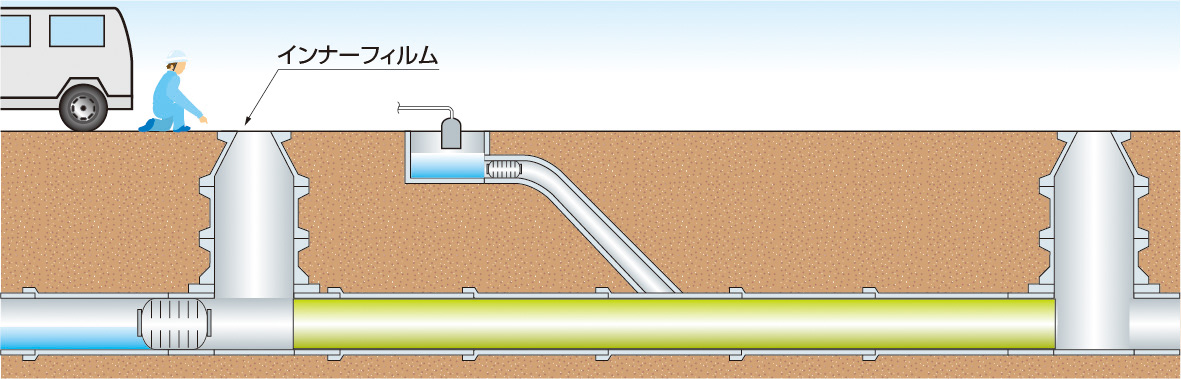

硬化後、インナーフィルムを除去します。

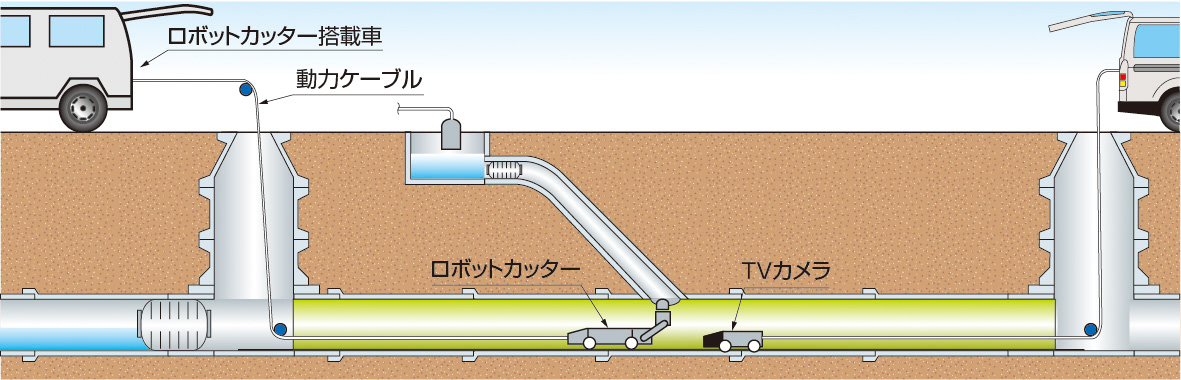

アルファライナー（更生材）の両端部を切断後、管内からロボットカッターを用いて取付管口の穿孔を行います。
更生材は建設技術審査証明 （公益財団法人 日本下水道新技術機構）を取得しています。
| 項 目 | 試験規格 | 物性値(MPa) |
|---|---|---|
| 長期曲げ強さ | JIS K 7039 | 60 |
| 長期曲げ弾性率 | JIS K 7035 | 9500 |
| 短期曲げ強さ | JIS K 7171 | 210 |
| 短期曲げ弾性率 | 11400 | |
| 引張強さ | JIS K 7161 | 90 |
| 引張弾性率 | 5000 | |
| 圧縮強さ | JIS K 7181 | 50 |
| 圧縮弾性率 | 4500 |
JSWAS K-2「下水道用強化プラスチック複合管」の試験方法に準拠しています。
| 試験液の種類 | 質量変化率（%） | |
|---|---|---|
| 測定値（平均値） | JSWAS K-2 規格値 | |
| 蒸留水 | 0.17 | ±0.3%以内 |
| 塩化ナトリウム水溶液（10%） | 0.14 | |
| 硫酸（30%） | 0.06 | |
| 硝酸（40%） | 0.27 | |
| 水酸化ナトリウム水溶液（40%） | -0.09 | |
アルファライナーのひずみの外挿値（0.758%）が、JSWAS K-2に準拠したひずみ値を下回らないことを確認しました。
したがって、アルファライナーは50年後も耐ストレインコロージョン性を有すると認められます。
| 試験体の固有寸法から算出されたJSWAS K-2による基準値 | 50年を外挿した時の推定極限曲げひずみ |
|---|---|
| 0.700% | 0.758% |
●「管きょ更生工法の耐震設計指針の考え方（案）と計算例」（公益社団法人 日本下水道協会）に基づく耐震設計が可能です。
● 地震動による既設管への追従性を有しています。
| 試験項目 | 試験性能 |
|---|---|
| 水理性能 | 粗度係数 n=0.010 |
| 水密性(耐内水圧) | 0.1MPa ×3分間保持 漏水なし |
| 水密性(耐外水圧) | 0.1MPa ×3分間保持 漏水なし |
| 耐高圧洗浄性能 | 洗浄圧力 15MPa ×3分間 異常なし |
農業用水管などの内圧管については、現場条件に合わせて材料設計を行い対応いたします。
耐内水圧試験
耐内水圧試験
耐内水圧試験
耐外水圧試験
耐外水圧試験
耐外水圧試験
